Product Center
▌ 兼?zhèn)涓咚傩院屯ㄓ眯浴⒃谕墑e機型中實現世界最高水平貼裝能力※的YSM系列入門級貼片機 ▌ 以三個“1”為特征、達到極致的基礎型貼片機 ▌ 可靈活支持各種生產現場 ▌ 可確保穩定生產的各項功能
功能/特點
最適合于這樣的生產現場
● 面向單軌、多品種、高附加值基板貼裝的客戶
設備特長

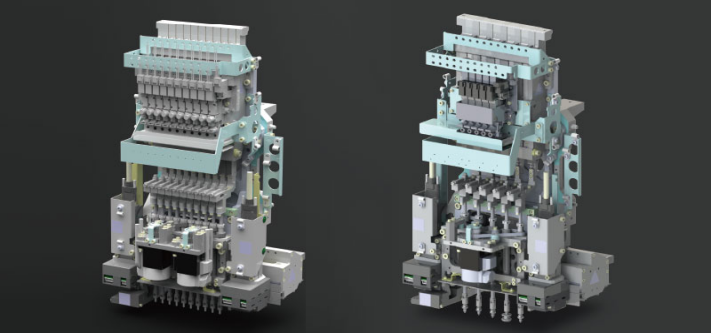

↓ 融合Σ系列產品的技術，實現卓絕的生產率
通過采用與高端機型同樣的高速通用貼裝頭，無需更換貼裝頭，從03015mm（0.3×0.15mm）的超小型元件到55×100mm、
高度15mm的大型元件均可貼裝，對應范圍極廣。
有10個吸嘴，兼?zhèn)涓咚傩院屯ㄓ眯浴?nbsp; 款經濟實用型貼 裝頭，可根據生產效率及預算
金額進行選擇。
▲ 同級別中世界一流的貼裝速度
通過采用在高端機型中培育而成的新一代伺服系統以及小型輕量的萬能型貼裝頭等，使得貼裝
速度比以往機型加快了25%以上，實現了同級別世界最高水平的46,000CPH的貼裝能力。
↓ 可靈活支持各種生產現場

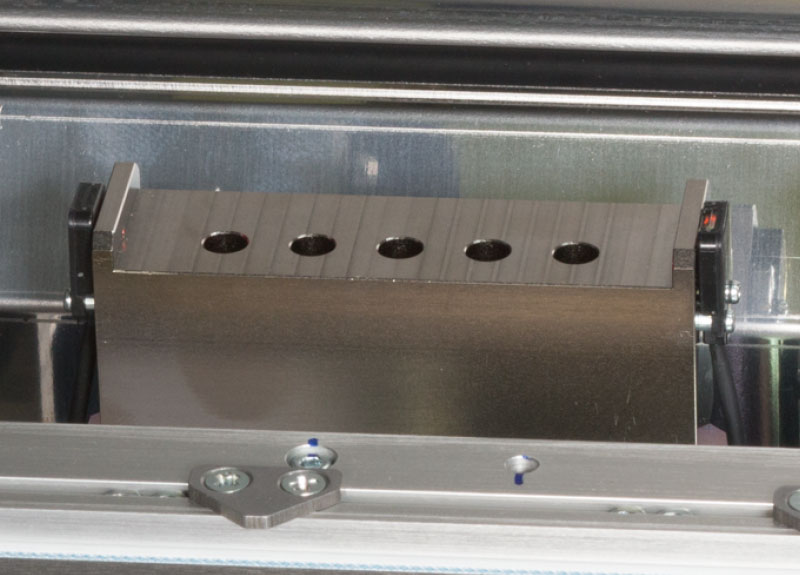

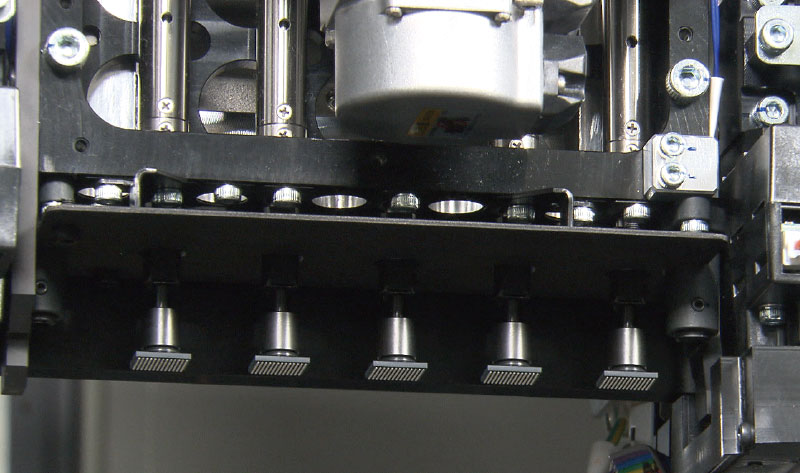

▲ 自動吸嘴站
▲ 自動更換式托盤元件供料裝置“sATS15”
可以最大安裝15個元件托盤。（托盤間距為12.5mm時）
↓ 可確保穩定生產的各項功能

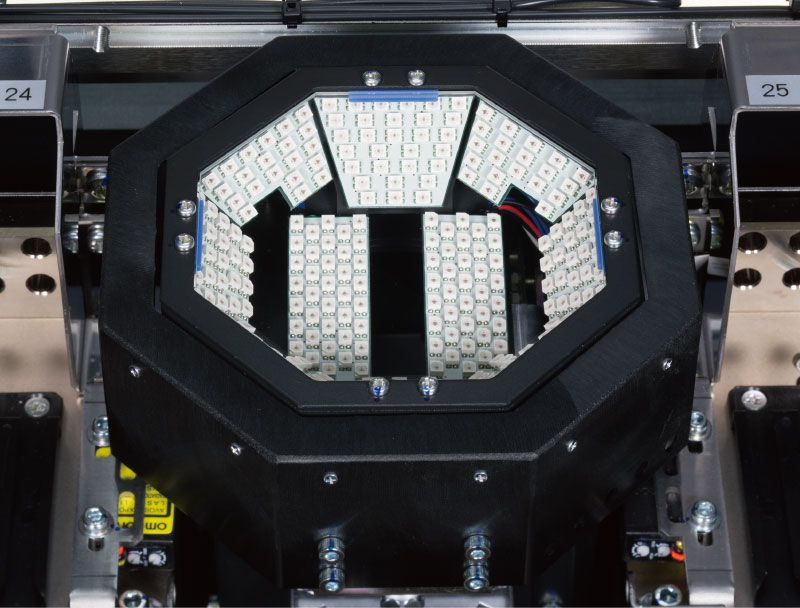

▲ 自動識別優化功能
高度自動示教功能，維持了較高的吸取性能。 ※是指在歐洲地區必須附在所安裝使用機器上的
具有代表性的安全認證標志的名稱
規格參數
規格 | YSM10 |
適用線路板 | 長 510 x 寬 460mm - 長 50 x 寬 50mm 注： 可選配長度達 L950mm。 |
適用組件 | 03015mm至W55 x L100mm（對于寬度大于45mm的零件尺寸，可識別零件分為幾個部分），高度15mm或更小 注：零件高度超過6.5mm或零件尺寸超過12mm的零件需要多攝像頭（可選） |
安裝能力 | HM頭（10個噴嘴）規格：46，000CPH（在雅馬哈電機定義的最佳條件下） HM 5頭（5個噴嘴）規格：31，000CPH（在雅馬哈電機定義的最佳條件下） |
安裝精度（使用標準評估材料時，在雅馬哈電機規定的最佳 條件下） | +/-0.035 毫米 （+/-0.025 毫米） Cpk 1.0 （3σ） |
組件類型數量 | 固定板：最多96種（8mm送磁帶機轉換）附注 1 托盤：15種（配備sATS15，JEDEC時最多） |
電源 | 三相交流 200/208/220/240/380/400/416V +/-10% 50/60Hz |
供氣源 | 0.45MPa以上，處于清潔、干燥狀態 |
外形尺寸 | 長1，254 x 寬1，440 x 高1，445毫米 |
重量 | 約1，270千克 |
注1：如果您需要支線運輸工具規格，請咨詢我們的銷售代表。
規格和外觀如有更改，恕不另行通知。
外形尺寸
